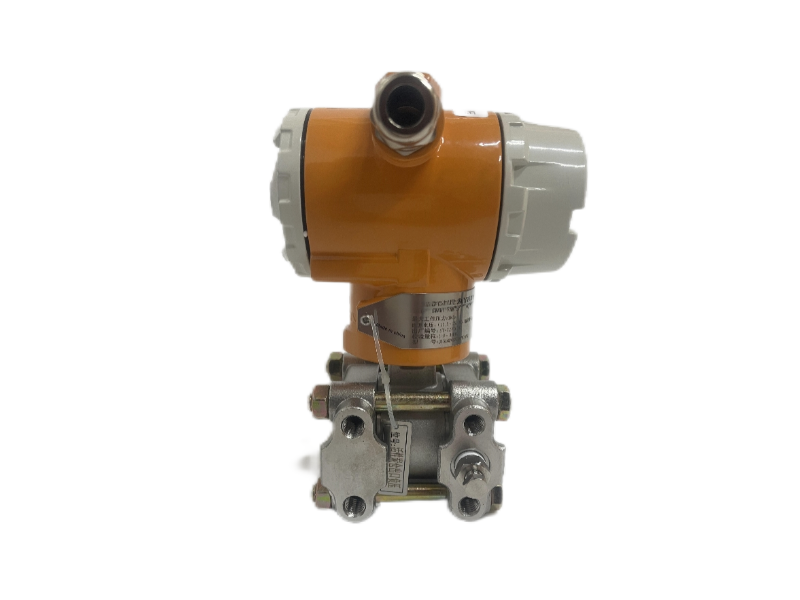

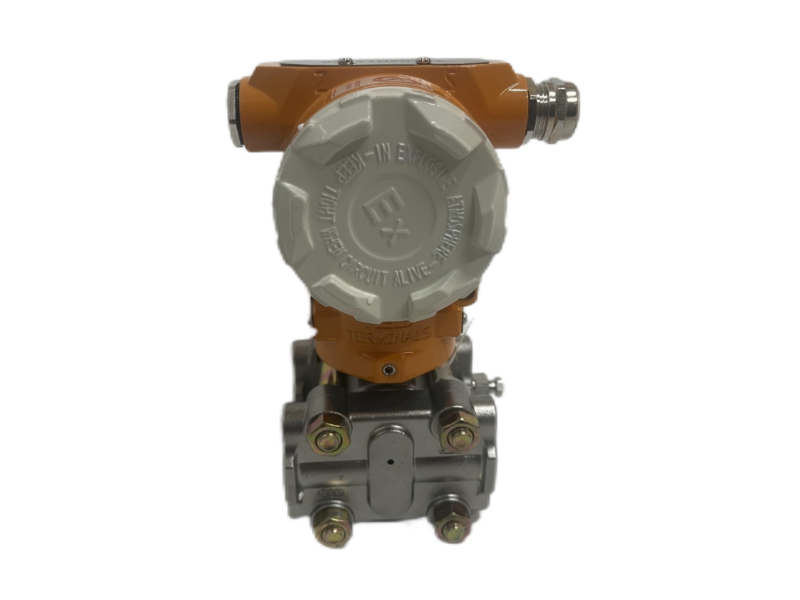

3151 系列智能壓力變送器作為一種高精度智能型的現場壓力參數的檢測儀表，可以用來測量各種

介質在液體，氣體和蒸汽狀態下的差壓、壓力，液位等參數，與節流裝置配合還可以測量流體的流量參數， 并將被測的壓力參數轉換成 4-20mA 標準電信號輸出，該輸出可作為指示、記錄和各種控制、調節系統 的輸入信號，變送器同時采用 HART 協議傳輸數字信號，具有與手操器或上位機進行通訊的功能，變送 器具有輸出參數組態功能，能適應不同用戶的需要。它可以準確地測量小差壓至大差壓、低壓力至高壓力、 液位、真空度和比重。DP/GP 型壓力 / 差壓變送器配上遠傳密封裝置后，可避免被測介質直接與變送器 的隔離膜片接觸，對不能直接進行測量的介質提供了一種可靠的測量方法。

3151 智能液位變送器有平法蘭、插入式法蘭供用戶選用（見選型編碼表 )，其尺寸大小為 3 寸和 4 寸，壓力額定值為 150 ＃（工作壓力 1.9MPa) 和 300#( 工作壓力 5.lMPa)。哈氏合金 C 或鉭膜片材料 法蘭可使用于腐蝕介質之中。

3151 系列智能壓力變送器有較高的穩定性能，具有大致相同的外型和重量。變送器內部配置有差 壓／溫度參數復合傳感器，提高了變送器環境溫度影響補償性能，由于該復合傳感器與被測介質直接接觸， 所以同時可獲得與傳感器所接觸的介質的溫度信息。

變送器標準配置有 LCD 液晶顯示表，采用多參數循環顯示模式工作，也可按需要顯示的單一參數 設置成固定顯示模式工作。該變送器具有 HART 協議遠程通訊功能，在實現差壓（壓力）測量的同時， 增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高 過程控制的效果。

變送器具有防爆和防塵結構，安裝 , 使用和調校都方便簡單。接線端子和電子線路板放置在變送器 上部的密封電氣腔室中，且彼此相互隔離開。所以現場接線時，放大器仍在密封狀態下工作。變送器與 被測介質接觸部分的零部件，用戶可選用 316 不銹鋼、哈氏合金 -C（Hastelloy-C）或鉭等防腐性材料， 以適應不同的腐蝕性介質的測量。采用表面貼裝的電子元件和插拔式設計制造的印制電路板，使故障少， 維修方便，通用性強，減少了備品備件，降低了維修成本。

本產品外形精巧，重量輕，測壓接口兼容 3151 普通型智能差壓／壓力變送器，可全系列替代市場 上廣泛使用的 1151、3051、2088 系列模擬式或智能式差壓／壓力變送器使用。

二、產品特點和工作原理

1、 完整的變送器系列：包括差壓、壓力、法蘭和遠傳等系列變送器。

2、 完整的測量范圍：0-0.05kPa ~ 42MPa。

3、 采用固體、插接式印制線路板。

4、 結構小巧、堅固、抗振。

5、 非接觸式就地零點、量程調整和 LCD 液晶顯示參數組態按鈕、多參數顯示。

6、 模塊化結構。

7、 阻尼可調。

8、 多種選擇、應用靈活。

9、 智能電路。

10、具有抗電磁干擾電路和軟件抗干擾設計。

工業領域的性能和特性：

3151 系列智能變送器可準確測量流量液位、表壓、絕壓、真空度和比重。具有全金屬密封的差動 電容壓力傳感器的 δ 室結構創新設計，使差壓（壓力）和溫度測量實現了重大改進和良好的穩定性。

小巧的設計，一體化接線盒和本機零點和量程調整和 LCD 顯示組態按鈕，使安裝、校驗和運行簡化。 外殼具有通用符合 IP67 標準防護型及隔爆型兩種可供選擇。電路板與接線分離成為兩個室結構。

大多數型號，都可提供腐蝕性場合所用的 316L  SST 或鉭，哈氏合金 C 等防腐性材料。模塊化結構和插

拔式線路板有助于故障檢修及減少備件庫存。

工作原理

被測介質的壓力作用于壓力、溫度復合傳感器上的 δ 室的正壓端隔離膜片（LT 型液位變送器和帶毛 細管的 DP/GP 遠傳型變送器則是被測壓力先經過一次隔離 膜片和充滿硅油的全密封的毛細管系統再被 傳到 δ 室的隔離膜片）再通過 δ 室中的灌充硅油傳遞到中心的測量膜片上使其產生相應的位移，測量膜 片是一種預張緊 的彈性元件，其位移與被測介質的壓力成正比，***大的位移量約為 0.08mm，測量膜片 的位置變化由它兩側的電容固定極板通過電容量的變化檢測出來。使傳感器的測量膜片和兩固定電容極 板的電容量發生變化。除 AP 型******壓力變送器，其測量膜片的另一側（負壓端）是******真空基準點外， 其它品種的測量膜片的負壓端與被測差壓的低壓側或大氣相通。在 δ 室的正壓端嵌有高精度的溫度傳感器， 用于檢測傳感器本體的溫度變化，由于 δ 室的正壓端與被測介質直接接觸，所以同時可獲得與傳感器所 接觸的介質的溫度信息。

在變送器的傳感器組件與 CPU 電路板中設置了專門用于存儲傳感器特征信息的存儲器芯片，用于 傳感器出廠特征數據的保存實現關鍵參數冗余保護及便于傳感器組件與 CPU 電路板的更換。

選型代碼
