產品描述

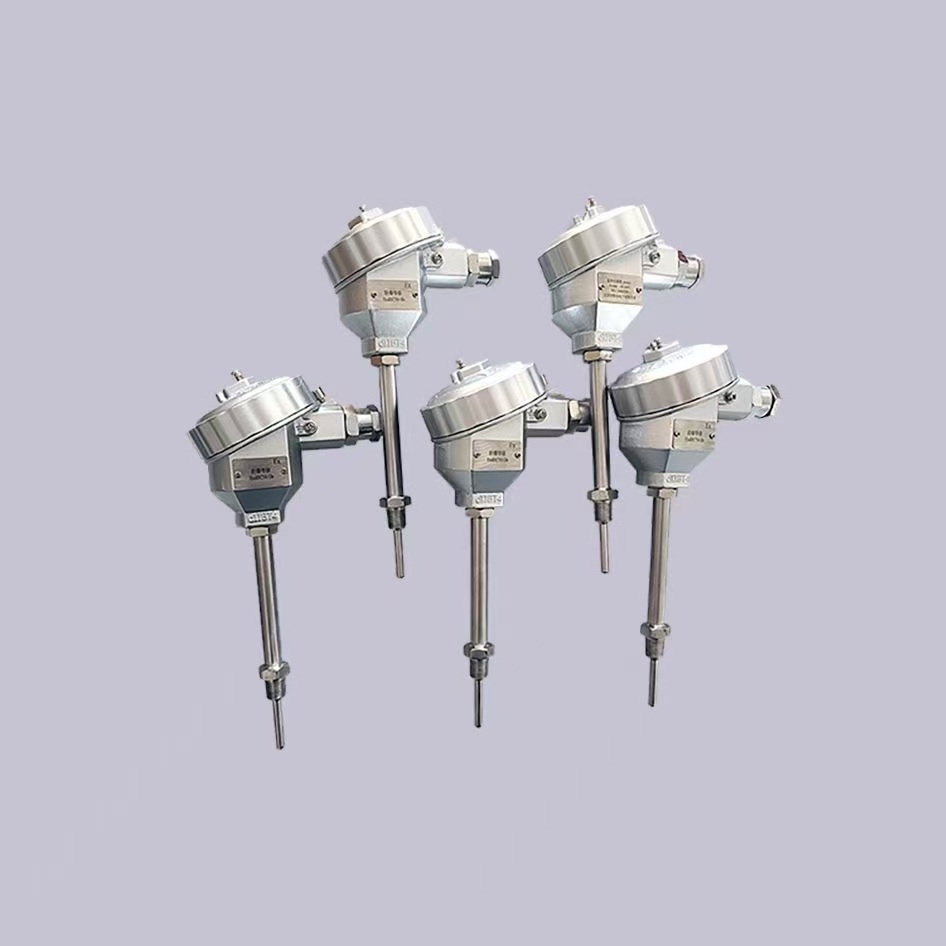

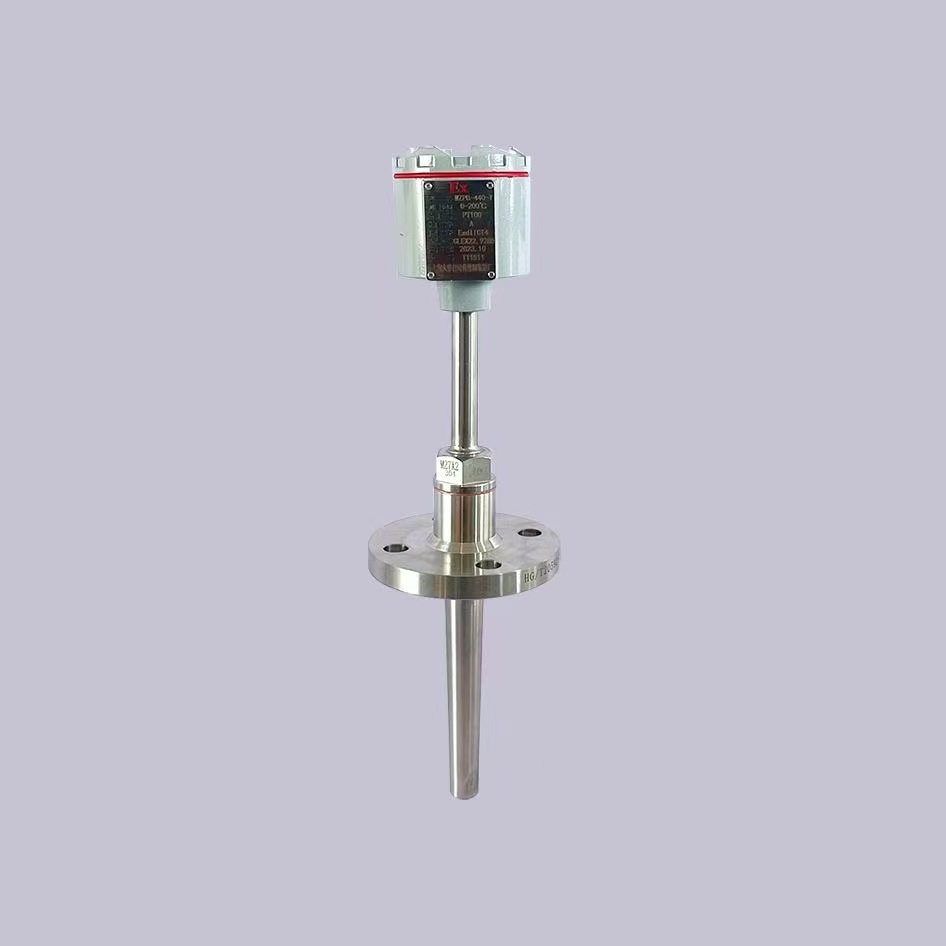

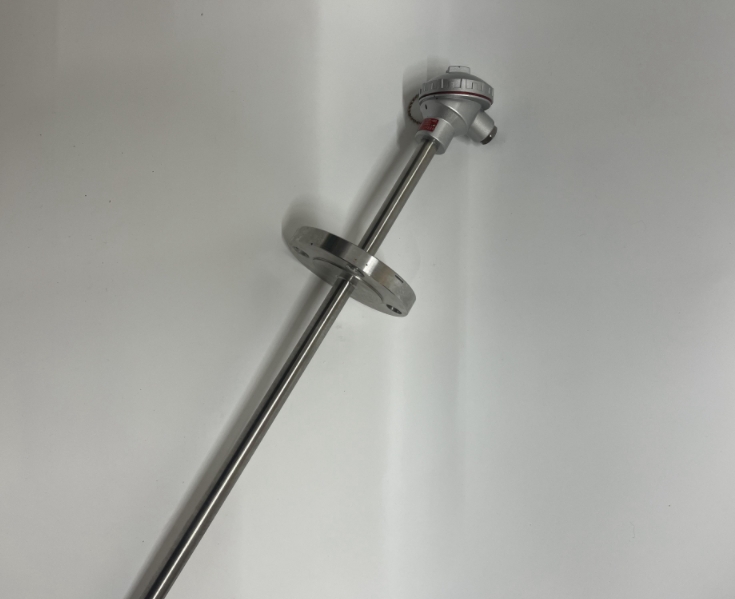

WZPK系列鎧裝鉑電阻（采用引進鉑電阻元件）
□產品簡介
鎧裝鉑電阻是一種溫度傳感器，它比裝配式鉑電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式鉑電阻無法安裝的場合，本廠生產的WRPK系列鎧裝鉑電阻采用引進鉑電阻測溫元件，因此，具有準確，靈敏、熱響應時間快、質量穩定、使用壽命長等優點。
鎧裝鉑電阻外保護套管采用不銹鋼，內充滿高密度氧化物質的絕緣體，因此，它具有很強的抗污染性能和優良的機械強度，適合安裝在環境惡劣的場合。
鎧裝鉑電阻可用于測量-200～500℃范圍內溫度，可直接用銅導線和二次儀表相連接使用。由于它具有良好的電輸出特性，可為顯示儀、記錄儀、調節器，掃描器、數據記錄儀以及電腦提供準確的溫度變化輸入信號，應符合JB/T8622-1997標準。
□工作原理
鎧裝鉑電阻工作原理：在溫度作用下鉑電阻絲的電阻隨之變化而變化。顯示儀表將會指示出鉑電阻產生的電阻值所對應的溫度值。
□型號表示
W | Z | P | K | 規格 | 內容 | |||||
- | 1 | 無固定裝置 | ||||||||
2 | 固定卡套螺紋 | |||||||||
3 | 可動卡套螺紋 | |||||||||
4 | 固定卡套法蘭 | |||||||||
5 | 可動卡套法蘭 | |||||||||
安裝固定形式 | 0 | 簡易式 | ||||||||
2 | 防濺式 | |||||||||
3 | 防水式 | |||||||||
6 | 插座式 | |||||||||
7 | 帶連線導線式 | |||||||||
接線盒形式 | 3 | φ3 | ||||||||
4 | φ4 | |||||||||
5 | φ5 | |||||||||
6 | φ6 | |||||||||
直徑 | 引進元件 | |||||||||
設計序號 | ||||||||||
W | Z | P | K | - | □ | □ | □ | S | A | |
□主要技術指標
分度號Pt100：A級Ro=100±0.06Ω
B級Ro=100±0.12Ω
量程規格
型 號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t ℃ |
WZPK | Pt100 | -200～500 | A級 | ±（0.15或+0.002︱t︱） |
B級 | ±（0.3或+0.005︱t︱） |
注：式中“t”為感溫元件實測溫度****值
公稱壓力
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱響應時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
熱電阻絕緣電阻：
常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。
熱電阻允許通過電流
通過鎧裝鉑電阻測量電流**大不超過5mA。
