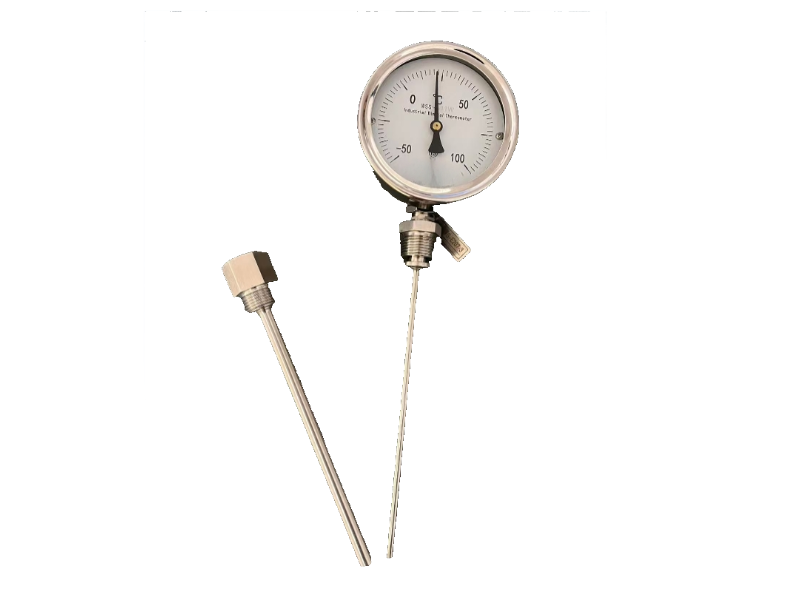

雙金屬溫度計
產品分類：- 電 話：021-51311309 13671874402
- 郵 箱：sysales8@163.com
產品描述
雙金屬溫度計是用于測量中，低溫的現場檢測儀表，可用來直接測量液化和氣體的溫度。與玻璃水銀溫度計相比具有無***害、易讀數、牢固耐用等優點。
工作原理：
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
測溫范圍：-60-50℃
準確度等級：1.5級，基本誤差：限為量程的1.5%
溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.
尾管長度：100－2000mm。
尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）
安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。
防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭的噴水（噴嘴出口前水壓不小于心不2公斤/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。
型號選型表示：
W | 溫度儀表 | ||||||||
S | 金屬膨脹式 | ||||||||
S | 感溫元件雙金屬片 | ||||||||
X | 電接點結構 | ||||||||
表殼公稱直徑 | |||||||||
3 | φ60mm | ||||||||
4 | φ100mm | ||||||||
5 | φ150mm | ||||||||
位置特征 | |||||||||
0 | 軸向（直型） | ||||||||
1 | 徑向（角型） | ||||||||
8 | 萬向（可調角型） | ||||||||
安裝固定裝置 | |||||||||
0 | 無固定裝置 | ||||||||
1 | 可動外螺紋 | ||||||||
2 | 可動內螺紋 | ||||||||
3 | 固定螺紋 | ||||||||
4 | 固定法蘭 | ||||||||
5 | 卡套螺紋 | ||||||||
6 | 卡套法蘭 | ||||||||
電接點位式調節 | |||||||||
M | 上下限 | ||||||||
N | 雙上限 | ||||||||
P | 雙下限 | ||||||||
W | S | S | X | — | 4 | 1 | 1 | M | 典型型號示例 |
主要型號表示：
一、表盤直徑Φ60mm | 二、表盤直徑Φ100mm | 三、表盤直徑Φ150mm |
WSS-301 WSS-302 WSS-303 WSS-304 | WSS-401 WSS-402 WSS-403 WSS-404 | WSS-501 WSS-502 WSS-503 WSS-504 |
WSS-311 WSS-312 WSS-313 WSS-314 | WSS-411 WSS-412 WSS-413 WSS-414 | WSS-511 WSS-512 WSS-513 WSS-514 |
WSS-381 WSS-382 WSS-383 WSS-384 | WSS-481 WSS-482 WSS-483 WSS-484 | WSS-581 WSS-582 WSS-583 WSS-584 |
WSS-351 WSS-352 WSS-353 WSS-354 | WSS-451 WSS-452 WSS-453 WSS-454 | WSS-551 WSS-552 WSS-553 WSS-554 |
WSS-361 WSS-362 WSS-363 WSS-364 | WSS-461 WSS-462 WSS-463 WSS-464 | WSS-561 WSS-562 WSS-563 WSS-564 |
WSS-371 WSS-372 WSS-373 WSS-374 | WSS-471 WSS-472 WSS-473 WSS-474 | WSS-571 WSS-572 WSS-573 WSS-574 |

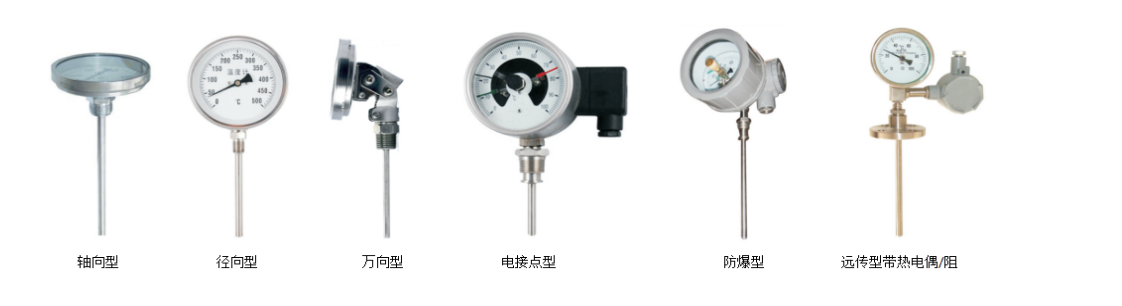

萬向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-480 | -80～+40 | 1.5 | 1Cr18Ni9Ti | Φ100 | 75 | 無固定裝置 |
WSS-580 | Φ150 | |||||
WSS-481 | Φ100 | 可動外螺紋 | ||||
WSS-581 | Φ150 | |||||
WSS-482 | Φ100 | 可動內螺紋 | ||||
WSS-582 | Φ150 | |||||
WSS-483 | Φ100 | 固定螺紋 | ||||
WSS-583 | Φ150 | |||||
WSS-484 | Φ100 | 固定法蘭 | ||||
WSS-584 | Φ150 | |||||
WSS-485 | Φ100 | 卡套螺紋 | ||||
WSS-585 | Φ150 | |||||
WSS-486 | Φ100 | 卡套法蘭 | ||||
WSS-586 | Φ150 | |||||
軸向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-330 | -80～+40 | 1.5 | 1Cr18Ni9Ti | Φ60 | 75 | 無固定裝置 |
WSS-440 | Φ100 | |||||
WSS-500 | Φ150 | |||||
WSS-301 | Φ60 | 可動外螺紋 | ||||
WSS-401 | Φ100 | |||||
WSS-501 | Φ150 | |||||
WSS-302 | Φ60 | 可動內螺紋 | ||||
WSS-402 | Φ100 | |||||
WSS-502 | Φ150 | |||||
WSS-303 | Φ60 | 固定螺紋 | ||||
WSS-403 | Φ100 | |||||
WSS-503 | Φ150 | |||||
WSS-304 | Φ60 | 固定法蘭 | ||||
WSS-404 | Φ100 | |||||
WSS-504 | Φ150 | |||||
WSS-305 | Φ60 | 卡套螺紋 | ||||
WSS-405 | Φ100 | |||||
WSS-505 | Φ150 | |||||
WSS-306 | Φ60 | |||||
WSS-406 | Φ100 | 卡套法蘭 | ||||
WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-310 | -80～+40 | 1.5 | 1Cr18Ni9Ti | Φ60 | 75 | 無固定裝置 |
WSS-410 | Φ100 | |||||
WSS-510 | Φ150 | |||||
WSS-311 | Φ60 | 可動外螺紋 | ||||
WSS-411 | Φ100 | |||||
WSS-511 | Φ150 | |||||
WSS-312 | Φ60 | 可動內螺紋 | ||||
WSS-412 | Φ100 | |||||
WSS-512 | Φ150 | |||||
WSS-313 | Φ60 | 固定螺紋 | ||||
WSS-413 | Φ100 | |||||
WSS-513 | Φ150 | |||||
WSS-314 | Φ60 | 固定法蘭 | ||||
WSS-414 | Φ100 | |||||
WSS-514 | Φ150 | |||||
WSS-315 | Φ60 | 卡套螺紋 | ||||
WSS-415 | Φ100 | |||||
WSS-515 | Φ150 | |||||
WSS-316 | Φ60 | |||||
WSS-416 | Φ100 | 卡套法蘭 | ||||
WSS-516 | Φ150 | |||||
135°向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-420 | -80～+40 | 1.5 | 1Cr18Ni9Ti | Φ100 | 75 | 無固定裝置 |
WSS-520 | Φ150 | |||||
WSS-421 | Φ100 | 可動外螺紋 | ||||
WSS-521 | Φ150 | |||||
WSS-422 | Φ100 | 可動內螺紋 | ||||
WSS-522 | Φ150 | |||||
WSS-423 | Φ100 | 固定螺紋 | ||||
WSS-523 | Φ150 | |||||
WSS-424 | Φ100 | 固定法蘭 | ||||
WSS-524 | Φ150 | |||||
WSS-425 | Φ100 | 卡套螺紋 | ||||
WSS-525 | Φ150 | |||||
WSS-426 | Φ100 | 卡套法蘭 | ||||
WSS-526 | Φ150 | |||||
備注：
選型須知：請?zhí)峁┬吞?、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、保護管直徑、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
