一、產品簡介

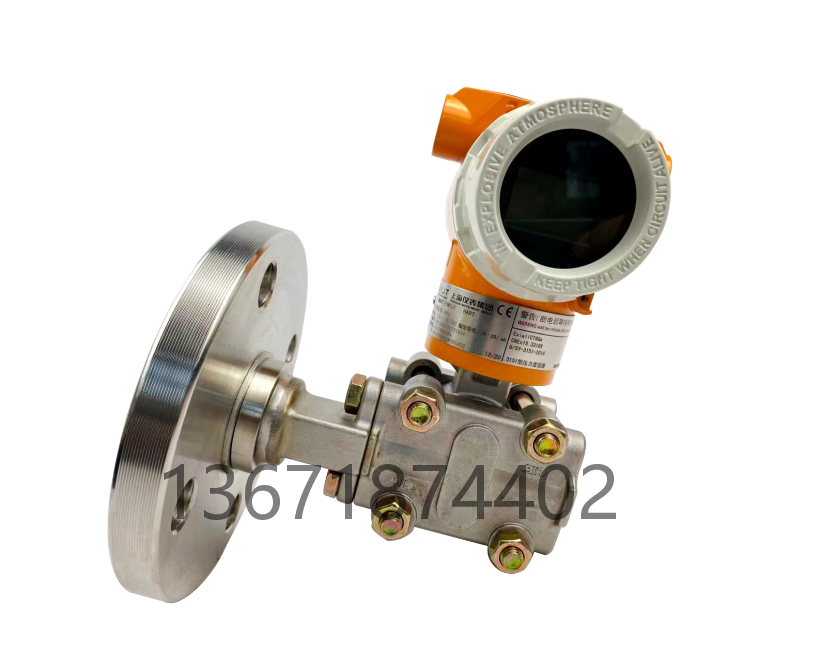

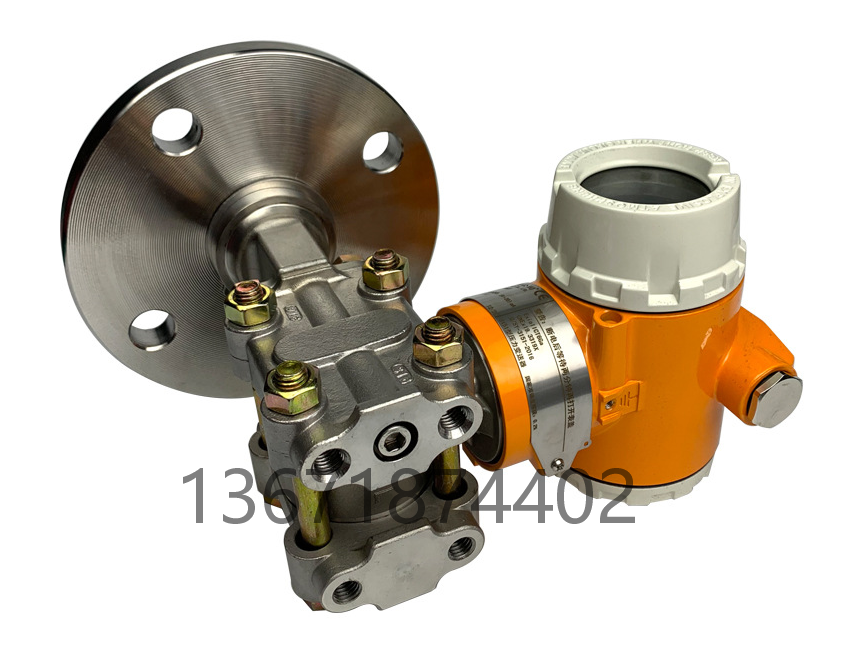

單法蘭液位變送器結構上是由差壓變送器和焊接安裝的液位法蘭組成。作用在高壓側的壓力，首先經過液位法蘭上膜片和填充液，再經變送器本體，***后到測量傳感器的高壓側。單法蘭液位變送器主要應用于測量罐體液位，然后將其轉變成4～20mADC/HART電流信號輸出。

單法蘭液位變送器可對各種容器進行液位、密度的精度測量，有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。法蘭式液位變送器可對各種容器、儲罐內的液體的液位進行測量，法蘭式液位變送器有單法蘭液位變送器和雙法蘭液位變送器兩種。單法蘭液位變送器是用于測量容器、儲罐內無外部工作壓力的液體的液位，雙法蘭液位變送器測量容器、儲罐內有系統工作壓力的液體的液位。法蘭式液位變送器被廣泛應用于石油、化工、冶金、鋼鐵、環保水處理等行業對密閉或者敞口容器或者儲罐內的液體的液位測量。

二、產品特點

●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度；

●結構簡單：無任何可動或彈性元件，因此呆靠性高，維護量極少；

●安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具；

●調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響；

●用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量；

●標準4-20mA，帶有基于HART協議的數字信號，遠程操控；

●測量范圍大，不受貯槽高度的限制；
●可填充食用級硅油達到食品標準；

●指示機構與被測介質隔離，密封性好，可靠性高；

●具備本安防爆和隔離防爆能力，可應用于各種危險場所；

●具有防阻塞型設計可實現對糊狀介質液位的測量；

●精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。

三、技術參數

●性能指標

測量對象：粘稠的、溫度較高的液體

●測量膜盒：不銹鋼316L

●測量膜片：不銹鋼316L、哈氏合金C、鉭膜片、FEP、PFA、PTFE覆膜

●過程法蘭：不銹鋼304

●填充液：硅油、氟油

●密封圈：丁腈橡膠（NBR）、氟橡膠（FKM）、聚四氟乙烯（PTFE）

●變送器外殼： 鋁合金材質，外表噴涂環氧樹脂

●外殼密封圈 ：丁腈橡膠（NBR）

●電氣連接：M20×1.5電纜密封扣，接線端子適用于0.5mm2～2.5mm2的導線

●過程連接：壓力連接：法蘭直接安裝，法蘭規格見選型表

●低壓側壓力容室上有NPT1/4內螺紋，連接附件見選型表

●重量：DN50/2" 約7kg～10kg；DN80/3" 約8kg～11kg；DN100/4" 約9kg～12kg

3151 LT 液位變送器

選型代碼
