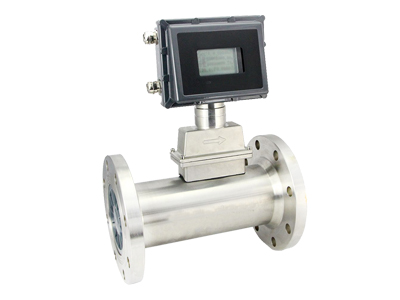

LWGY液體渦輪流量計
產品分類：- 電 話：021-51311309 13671874402
- 郵 箱：sysales8@163.com
產品描述
LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、重復性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造 紙等行業，是流量計量和節能的理想儀表。
傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。
傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。
如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。
LWGY基本型渦輪流量傳感器
1．結構特征與工作原理
（1）結構特征
傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
（2）工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由長久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比
2．基本參數與技術性能
（一）基本參數：
LWGY□ | □□□ | □ | □ | □ | 說 明 | |
類 型 | 基本型，+5-24DCV供電， | |||||
4~20mA兩線制電流輸出，遠傳変送型 | ||||||
電池供電現場顯示型 | ||||||
現場顯示/4~20mA 兩線制電流輸出 | ||||||
RS485通訊輸出 | ||||||
公 稱 通 徑 | 4 | 4mm，普通渦輪流量范圍0.04~0.25m3/h
| ||||
6 | 6mm，普通渦輪流量范圍0.1~0.6m3/h
| |||||
10 | 10mm，普通渦輪流量范圍0.2~1.2m3/h
| |||||
12 | 12mm，普通渦輪流量范圍0.2~2m3/h
| |||||
15 | 15mm，普通渦輪流量范圍0.6~6m3/h
| |||||
20 | 20mm，普通渦輪流量范圍0.7~7m3/h
| |||||
25 | 25mm，普通渦輪流量范圍1~10m3/h
| |||||
32 | 32mm，普通渦輪流量范圍1.5~15m3/h
| |||||
40 | 40mm，普通渦輪流量范圍2~20m3/h
| |||||
50 | 50mm，普通渦輪流量范圍4~40m3/h | |||||
65 | 65mm，普通渦輪流量范圍7~70m3/h | |||||
80 | 80mm，普通渦輪流量范圍10~100m3/h
| |||||
100 | 100mm，普通渦輪流量范圍20~200m3/h
| |||||
125 | 125mm，普通渦輪流量范圍25~250m3/h | |||||
150 | 150mm，普通渦輪流量范圍30~300m3/h
| |||||
200 | 200mm，普通渦輪流量范圍80~800m3/h
| |||||
防 爆 | 無標記，為非防爆型 | |||||
B | 防爆型 | |||||
精度 等級 | A | 精度0.5級 | ||||
B | 精度1級 | |||||
渦輪 類型 | A | 寬量程渦輪 | ||||
B | 普通渦輪 | |||||
DN4—DN25口徑的傳感器為螺紋連接，***大工作壓力為16Mpa;
DN32—DN200口徑的傳感器為法蘭連接,***大工作壓力為16Mpa;
DN4—DN10口徑的傳感器帶有前后直管段。
DN15以上口徑的傳感器我公司可配套前后直管段。
（2）介質溫度：-20～＋120℃.
（3）環境溫度：-20～＋65℃.
（4）供電電源：電壓：+6-24VDC, 電流：≤10mA.
電池供電時為3.6V/0.3mA。485通訊電流增加0.6mA。
（5）傳輸距離：傳感器至顯示儀表的距離可達1000m.
