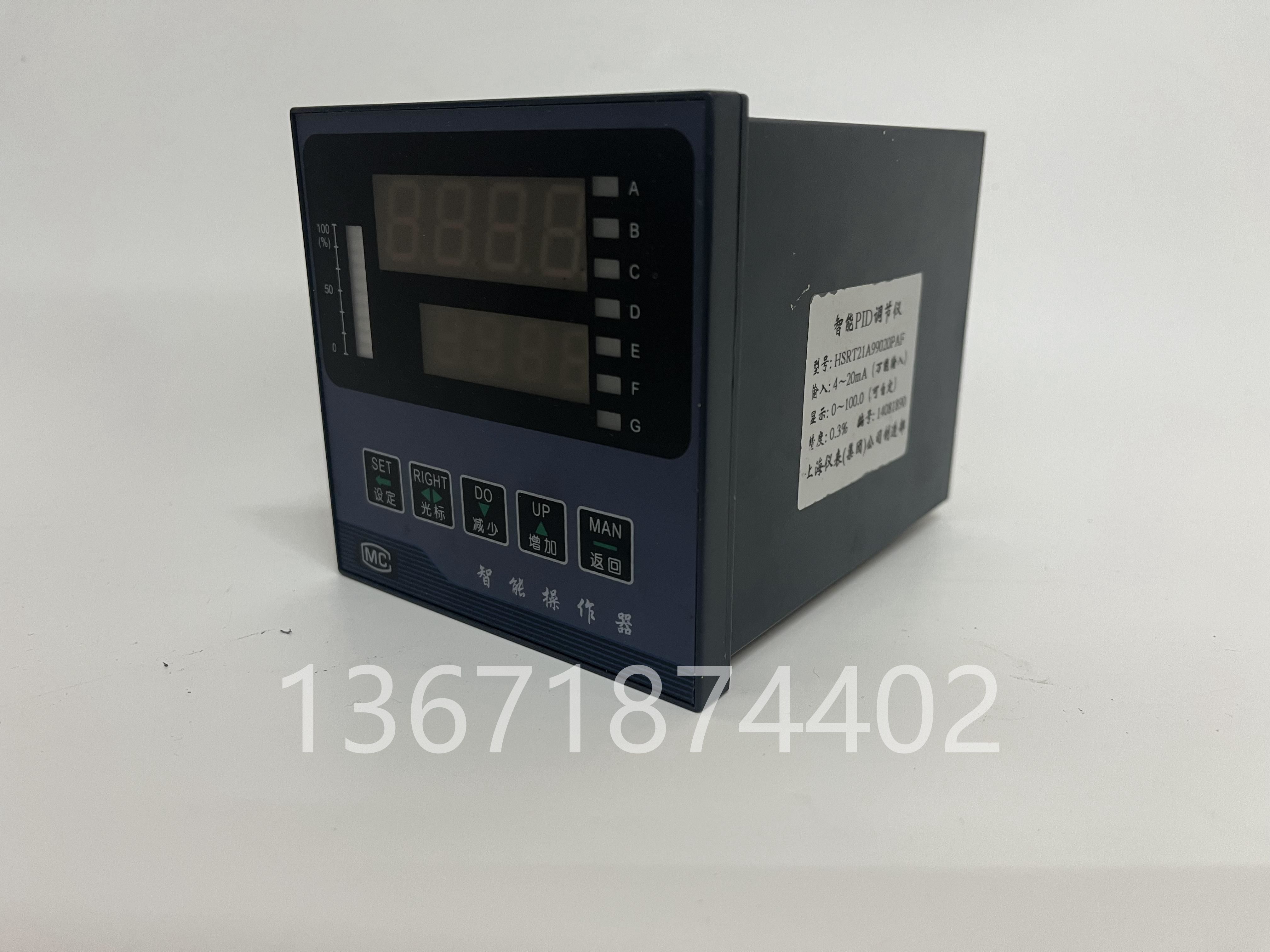

雙屏單光柱

上屏：測量時顯示輸入信號；設定時顯示設定參數的提示符。

下屏：測量時顯示給定值或測量值與設定值的運算結果、過程量模擬輸出或輸入過程量的%、控制量或跟蹤量的%，顯示方式用▲鍵選擇；手動狀態時顯示控制量或跟蹤量的%，設定狀態時顯示設定參數。

光柱：顯示控制量的%。

單屏雙光柱

單屏：測量時顯示輸入測量信號、控制量或跟蹤量的%、給定值，顯示方式用▲鍵選擇；設定時交替顯示設定參數的提示符及設定參數。

光柱1：以百分比形式顯示主輸入的測量信號。

光柱2：以百分比形式顯示給定值或控制量的%或閥位反饋量的%（三種顯示方式訂貨時注明）。

單屏三光柱

單屏：同單屏雙光柱指示內容。

光柱1：以百分比形式顯示主輸入的測量信號。

光柱2：以百分比形式顯示給定值。

設計序列

3

3000系列儀表

顯示方式

1
2
3
4
5
6
7
8
9

單屏顯示
雙屏顯示
單屏 單光柱
單屏 雙光柱
雙屏 單光柱
雙屏 雙光柱
單屏 三光柱
三屏顯示
開方方式顯示信號切除（訂貨請注明）

輸入方式

0
1
2
3
4

5

6

頻率輸入（0～10KHz）
配熱電偶（E、K、S、B、J、T、R、N）
配熱電阻（Pt100、Cu50、Cu100、BA1、BA2、G）
配直流電流（0～10mA、4～20mA）
配直流電壓（0～5V、1-5V、0～20mV、0～75mV、0～200mV）
配用遠傳壓力電阻值及線性電阻值（0～400Ω）
配用1～5全部類型，用戶可隨時改變輸入類型其中任何一種

控 制 輸 出 及 調 節 方 式

連續 PID 方 式

1
2
3
4
5
6
7

PID4～20mA輸出（反作用）
PID0～10mA輸出（反作用）
PID0～5V輸出（反作用）
PID1～5V輸出（反作用）
PID0～10V輸出（反作用）
正作用（1～5其中一種，訂貨注明）
1～6其中一種 繼電器（訂貨注明繼電器的種類和數量）

斷 續 PID 方 式

1

2
3
4
5
6

7

  內置可控硅（雙向41A、2KW以內）輸出
  內置可控硅（雙向41A、2KW以內）輸出（可加2或3個繼電器，訂貨注明）
  外接可控硅（單硅或雙硅）
  外接可控硅（單硅或雙硅）（可加2或3個繼電器，訂貨注明）

  采用三相對零插補法可控硅觸發（觸發電流達500mA以上
  三相過零可控硅觸發加1或2個繼電器（訂貨注明）
  SSR固態繼電器輸出（12V）加2個繼電器報警（用戶提供SSR技術參數）

附加功能（注）

0
1
2
3
4
5
6
7
8
9

無附加功能
有輸出上限、下限控制范圍
有開機手動功能
EM1功能
EM2功能
SB功能
自整定功能
8組PID參數選擇
比值控制：SP=A×外給定 B
閥位反饋顯示及跟蹤控制（默認輸入4-20mA或訂貨說明）

變送輸出

A
B
C
D
E
F
G

無變送輸出
變送輸出
0～10mA變送輸出
4～20mA變送輸出
0～5V變送輸出
1～5V特殊信號變送輸出
反饋輸出（默認輸入4-20mA或訂貨說明）

定時功能

S

缺省為無定時功能
帶定時功能

供外24V 直流電源

P

缺省為無24V直流電源輸出
帶24V直流電源輸出（可做二線制變送器電源）

通訊接口

T

缺省為不帶通訊接口帶RS485或RS232通訊接口

供電電源

K
W

缺省為220V.AC
開關電源85～260VAC
開關電源18～36VDC或18～36VAC
